Арматурные каркасы. Создание экспликации в Allplan

Рад приветствовать Вас, уважаемые пользователи Allplan.

Тема статьи: "Арматурные каркасы. Создание экспликации в Allplan".

Так же, Вы можете перейти на мой YouTube канал и посмотреть информацию по данной теме в качестве видео.

Ссылка на видео: Арматурные каркасы. Создание экспликации в Allplan.
Ссылка на экспликацию: SM_Спец. каркасов (ГОСТ) (мм) Allplan 2012.
Ссылка на экспликацию: SM_Спец. каркасов (ГОСТ) (мм) Allplan 2018.

Итак, речь пойдет сегодня о том, как создать экспликацию с вложением для арматурных каркасов, таких как показано на рис. 1.

Рис. 1. Экспликация и арматурные каркасы

Сразу стоит разобраться в терминологии Allplan, а именно понятия экспликации/спецификации:

1. Спецификация - это не автоматическая ведомость;
2. Экспликация - имеет варианты при выведении, она может быть и автоматической и не автоматической.

За основу была взята и вынесена экспликация подсчета стержней, для экономии времени. В ней уже предварительно были настроены такие атрибуты/формулы как показано на рис. 2.

Рис. 2. Экспликация стержней, описание ячеек

Далее необходимо растянуть таблицу и дорисовать будущее ячейки для разделения и вывода каркасов в таблице по типам, как показано на рис. 3.

После чего, необходимо создать 2-е ячейки (рис. 4):

• Обозначение - параметр находится в группе архитектура общее/обозначение;
• Штук - параметр находится в группе архитект.объемы/штук.

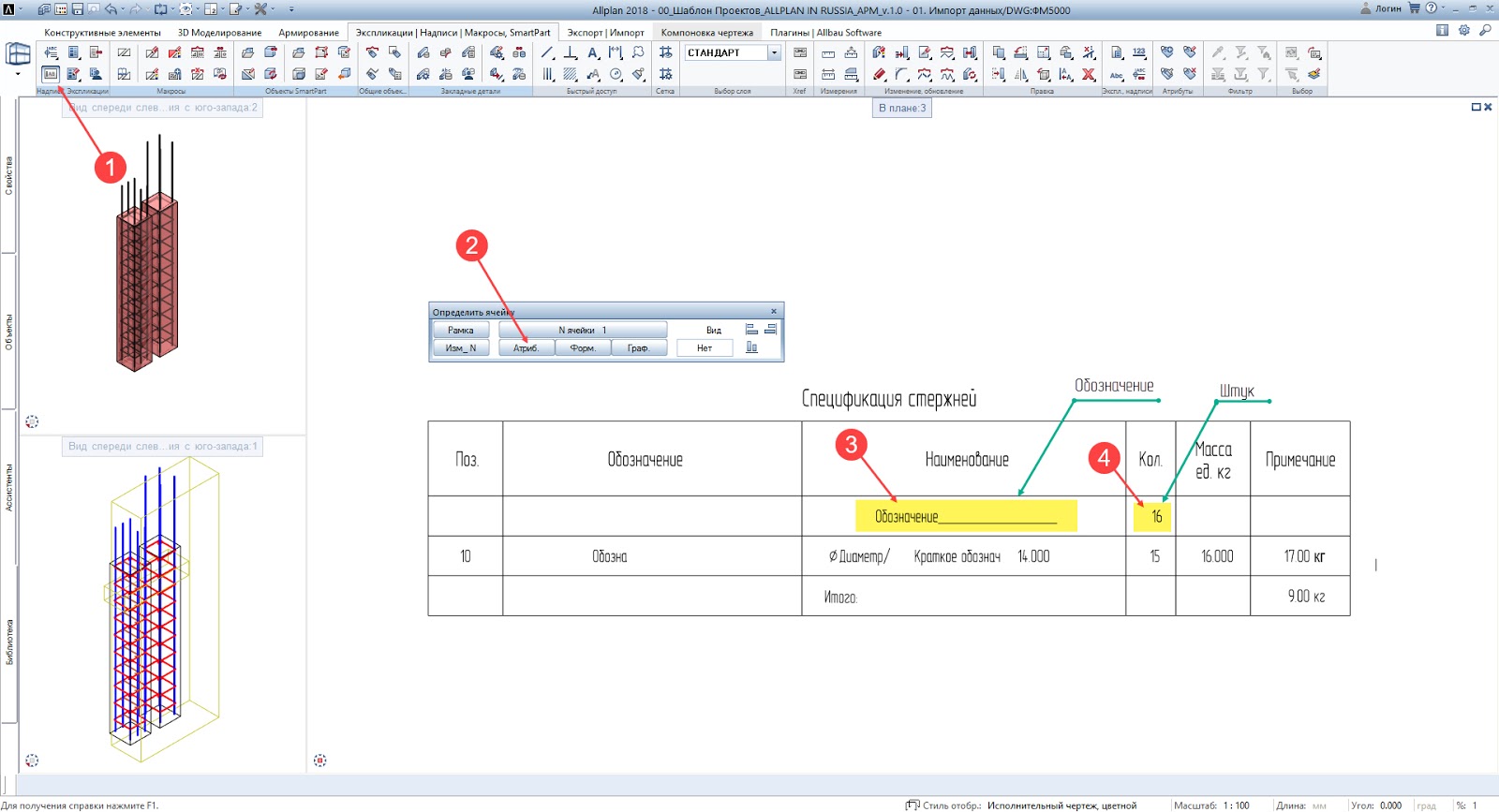

Рис. 4. Добавление новых ячеек

Следующим шагом будет сохранение одной из экспликаций в БЮРО, а именно той, которая будет являться вложенной. Таким образом сложную экспликацию можно разбить на 2 простые:

1. Подсчет каркасов - это родительская экспликация;
2. Подсчет арматурных стержней, входящих в состав одного каркаса - это вложенная экспликация.

Выбираем инструмент "Определить экспликацию" и создаем вложенную, как показано на рис.5. При сохранении вложенной экспликации, необходимо задать:

• Отбор - атрибуты-> конструирование-> фильтр стержней;
• Выбрать строку (рис. 5) - это данные, которые выводятся на экран подобно циклу, а именно каждая позиция выводится новой строкой (шаг строки задать 8);
• Выбрать строку сумма - является нижняя часть таблицы, выводит суммарный результат с позиций в одном каркасе;
• Далее нажать на кнопку "Фикс." и сохранить экспликацию исключительно в БЮРО.

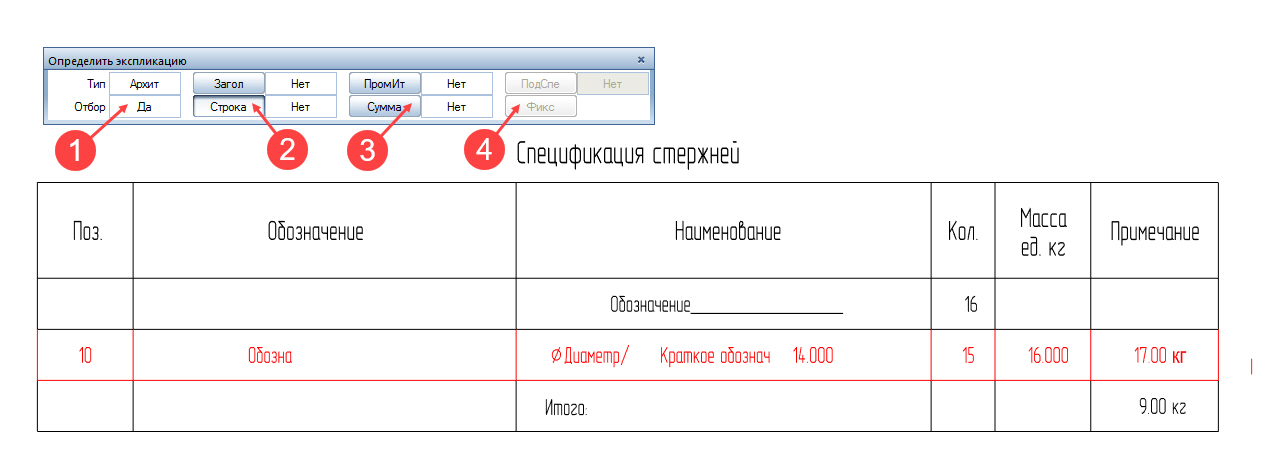

Рис. 5. Создание вложенной экспликации

Получившийся результат можно наблюдать на рис. 6.

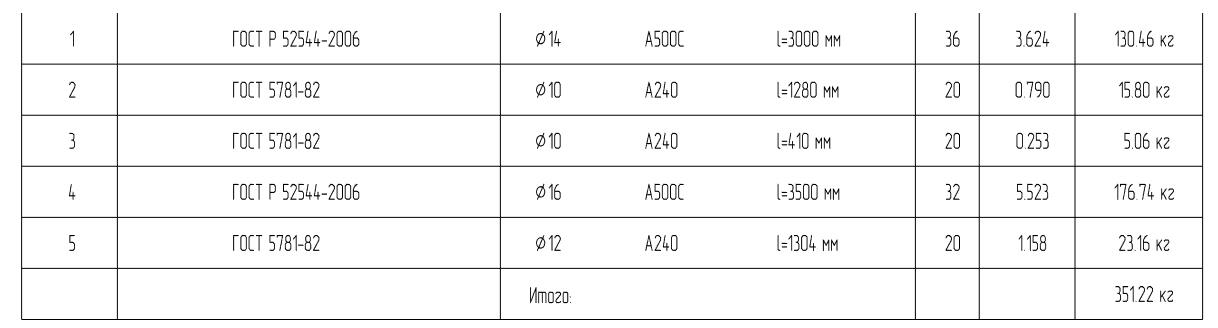

Рис. 6. Вложенная экспликация

Следующим шагом создаем уже общую экспликацию и вкладываем в нее вложенную, которая сохранена в БЮРО. При сохранении родительской экспликации, необходимо задать:

• Отбор - Объект=Групповая 3Д;
• Выбрать заголовок (рис. 7) - это строка, которая выводится единожды в самом вверху таблицы;
• Выбрать строку - это данные, которые выводятся на экран подобно циклу, а именно каждый арматурный каркас выводится новой строкой (шаг строки задать 8);
• Вставка "ПодСпе" - вставка вложенной экспликации, необходимо выбрать из БЮРО и вставить в те же координаты таблицы;
• Далее нажать на кнопку "Фикс." и сохранить в БЮРО.

Рис. 7. Создание родительской экспликации

Далее необходимо зайти в редактор экспликаций: "Изменить экспликацию" (рис. 8).

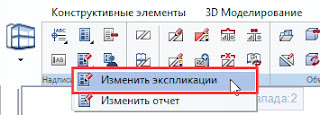

Рис. 8. Редактор экспликаций

После чего еще раз проверить и по необходимости назначить параметр "ШагСтр" и задать значение 800 мм в обоих окнах, бывает при определении экспликации слетает.
Затем добавляем ячейки, как показано на рис. 9 и правим существующие, прописывая зависимости и внедряя атрибуты для отображения и дальнейшего считывания. Те ячейки, формулы в которых не отображены (рис. 9), в них осталось все без изменений.

Рис. 9. Редактирование экспликации с вложением

Необходимо также учитывать формат ячеек при создании и редактировании, а так же проведении над ними логических операций.

Ссылки на видеоматериал и на экспликацию приложил в начале статьи.
