10 ноября 2018 г.

Арматурные каркасы. Создание экспликации в Allplan

Рад приветствовать Вас, уважаемые пользователи Allplan.
Тема статьи: "Арматурные каркасы. Создание экспликации в Allplan".
Так же, Вы можете перейти на мой YouTube канал и посмотреть информацию по данной теме в качестве видео.

Ссылка на видео: Арматурные каркасы. Создание экспликации в Allplan.
Ссылка на экспликацию: SM_Спец. каркасов (ГОСТ) (мм) Allplan 2012.
Ссылка на экспликацию: SM_Спец. каркасов (ГОСТ) (мм) Allplan 2018.

Итак, речь пойдет сегодня о том, как создать экспликацию с вложением для арматурных каркасов, таких как показано на рис. 1.
Рис. 1. Экспликация и арматурные каркасы
Сразу стоит разобраться в терминологии Allplan, а именно понятия экспликации/спецификации:
  1. Спецификация - это не автоматическая ведомость;
  2. Экспликация - имеет варианты при выведении, она может быть и автоматической и не автоматической.
За основу была взята и вынесена экспликация подсчета стержней, для экономии времени. В ней уже предварительно были настроены такие атрибуты/формулы как показано на рис. 2.

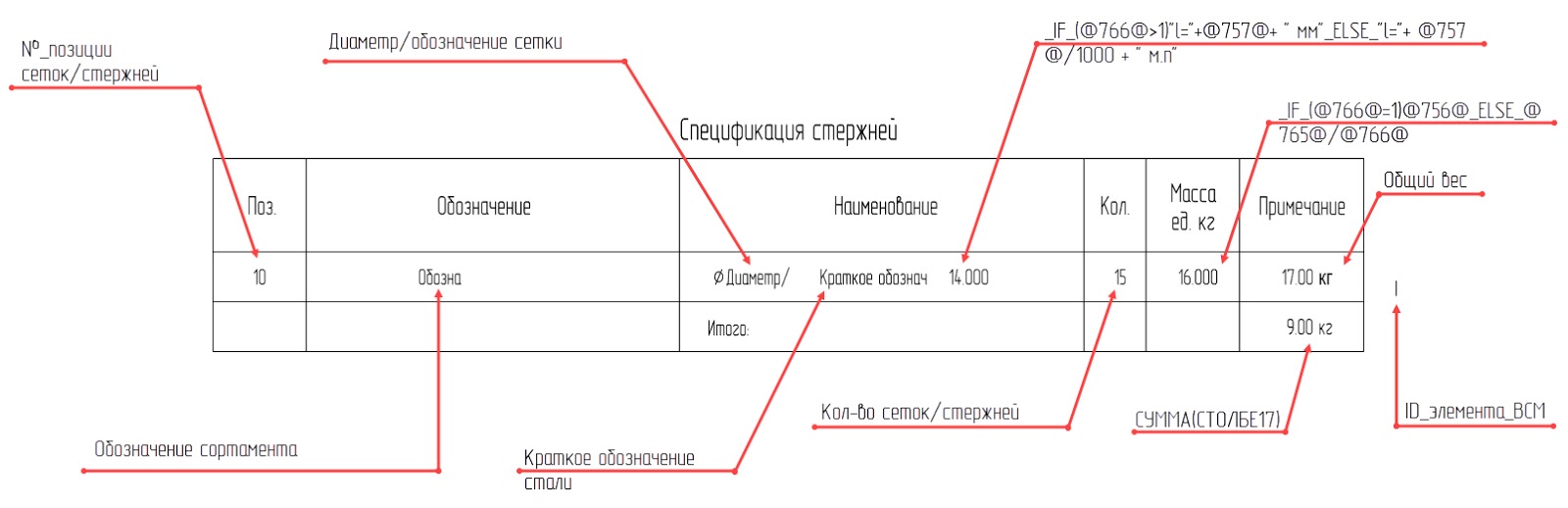

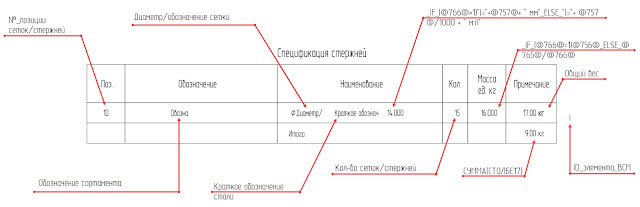

Рис. 2. Экспликация стержней, описание ячеек
