Здравствуйте, уважаемые пользователи Allplan.

По поводу приобретения авторского Шаблона Проектов_ALLPLAN IN RUSSIA_v.1.0., Вы можете написать мне на почту. Шаблон доступен в 2012, 2015, 2018 версиях Allplan.

Он будет наполнен базами ассистентов, которые полноценно будут взаимодействовать с настроенными параметрами в шаблоне, стилевыми поверхностями, стилями отображения, всеми базами экспликаций, разработанными базами надписей и прочими преднастроенными параметрами.

________________________________________________________________________________

АССИСТЕНТЫ

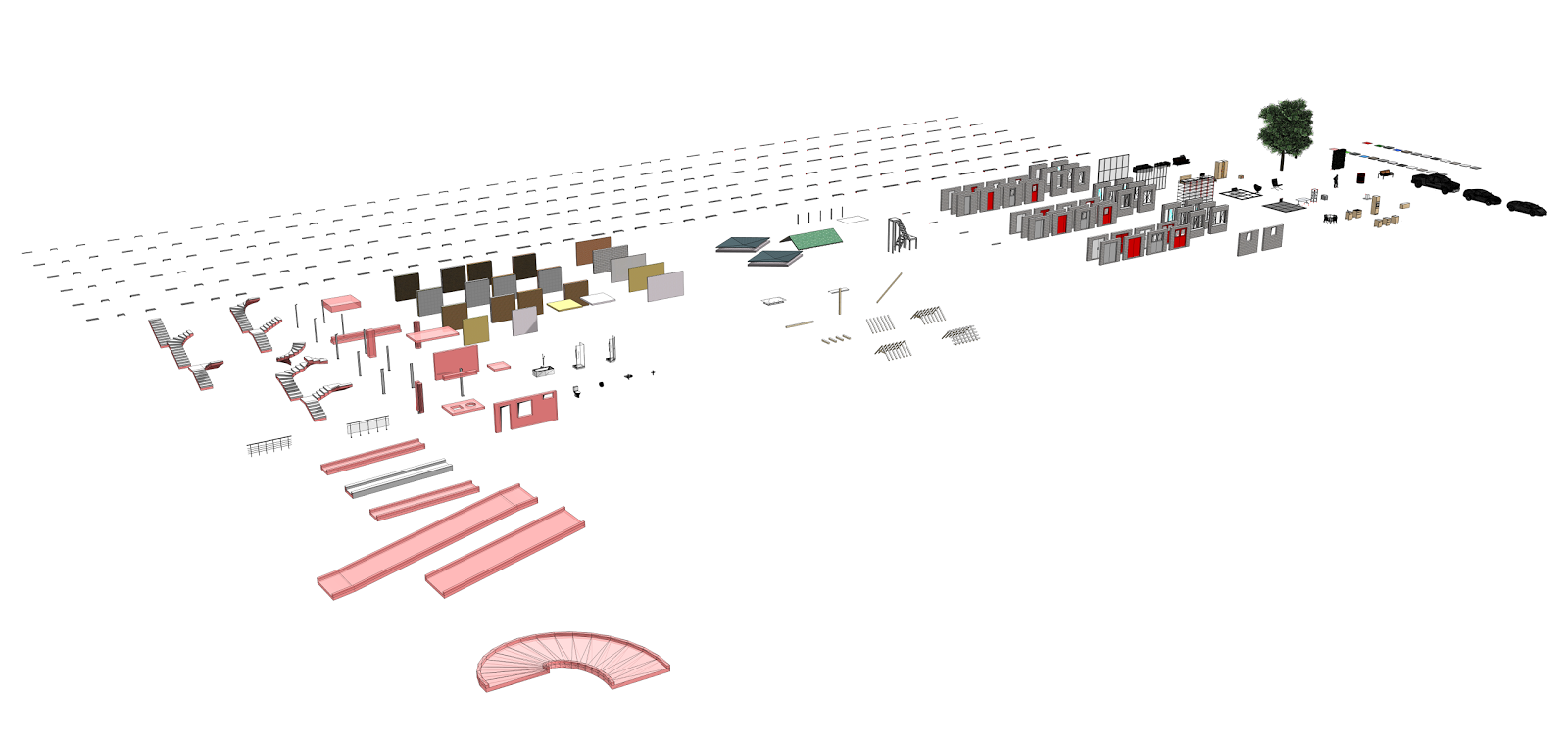

Полный перечень разработанных баз ассистентов, прилагаемых к шаблону:

- ОФОРМЛЕНИЕ, РАЗМЕРНЫЕ ЛИНИИ, ТЕКСТ;
- ОФОРМЛЕНИЕ УЗЛОВ, СЕЧЕНИЙ, ФРАГМЕНТОВ;
- СТИЛЕВЫЕ ПОВЕРХНОСТИ;
- КОНСТРУКЦИИ (КЖ);
- НАРУЖНЫЕ СТЕНЫ (АР);
- ВНУТРЕННИЕ СТЕНЫ (АР);
- ЛЕСТНИЦЫ, ОГРАЖДЕНИЯ. ПАНДУС, РАМПА (АР, КЖ);
- КРОВЛЯ (АР);
- КОНСТРУКЦИИ (КМ);
- ПЕРЕМЫЧКИ (КМ);
- СТОЙКИ (КМ);
- ДВЕРИ (АР);
- ОКНА, ПРОЕМЫ (АР);
- ВИТРАЖИ (АР);
- САНТЕХНИЧЕСКОЕ ОБОРУДОВАНИЕ (АР);
- МЕБЕЛЬ (АР);
- ОБОРУДОВАНИЕ (АР);
- БЛАГОУСТРОЙСТВО (ГП).

Ознакомиться с полным перечнем более подробно:

ШАБЛОН ПРОЕКТОВ_ASSISTENTS STANDART.ALLPLAN IN RUSSIA

________________________________________________________________________________

ЭКСПЛИКАЦИИ

К шаблону проектов разработано оптимальное и достаточное количество экспликаций по ГОСТ для разделов АР, КР.

Состав экспликаций:

1 АРМИРОВАНИЕ СТЕРЖНЯМИ | СЕТКАМИ
- 1 SM_Спец. стержней (ГОСТ) (м);
- 2 SM_Спец. стержней (ГОСТ) (мм);
- 3 SM_Ведомость расхода стали (ГОСТ);
- 4 SM_Ведомость деталей (ГОСТ);
- 5 SM_Спец. сеток (мм);
- 6 SM_Спец. сеток (ГОСТ) (см).

2/3 ЭКСПЛ. ПОМЕЩЕНИЙ_БЕЗ ОТДЕЛКИ/С ОТДЕЛКОЙ
- 1 SM_Экспл. пом. Итого (0.1) (экспликация пом. с точностью до десятичных после знака);
- 2 SM_Экспл. пом. Итого (0.01) (экспликация пом. с точностью до сотых после знака);
- 3 SM_Экспл. пом. Группы (0.1) (с описанием каждого помещения);
- 4 SM_Экспл. пом. Группы (0.01) (с описанием каждого помещения);
- 5 SM_Экспл. пом. Груп. общ. (0.1) (только группы);
- 6 SM_Экспл. пом. Груп. общ. (0.01) (только группы);
- 7 SM_Экспл. пом. (Общ. пл. квартир);
- 8 SM_Экспл. пом. (Пом. Общ. польз.).

4 ОТДЕЛКА ПОМЕЩЕНИЙ, ВИЗУАЛИЗАЦИЯ
- 1 SM_Ведомость отделки пом. (ГОСТ);
- 2 SM_Сводная вед. отд. полов;
- 3 SM_Сводная вед. отд. потолков;
- 4 SM_Сводная вед. отд. стен;
- 5 SM_Сводная вед. плинтусов;
- 6 SM_Сводная вед. отд. по типам;
- 7 SM_Ведомость отд. по категории;
- 8 SM_Визуализация помещений;
- 9 SM_Визуализация поверхностей.

5 ЭКСПЛ. ПОЛОВ_ОБЩЕЕ
- 1 SM_Экспликация полов (ГОСТ);
- 2 SM_Экспликация полов по № ПОМ.

6/7 2.0/2.5 (обозначение высоты шрифта) ЭКСПЛ. ПОЛОВ_ОБЩЕЕ
- 1 ПРОВЕРКА (НОМЕРА НЕ ЗАП. ПОМ.) (выводит список номеров помещений, у которых не присвоен тип пола - проверочная);
- 10-109 Спис. пом. по типу пола №01-10.9 (выводит список помещений, который относится к конкретной категории полов от 01, 01.1 - 10, 10.9).

8 ЭКСПЛ. ПОЛОВ_ПЛОЩАДЬ ПО № ТИПА
- 1 ПРОВЕРКА (ПОМЕЩЕНИЯ) (выводит все типы площадей по отделки полов и без нее);
- 2 ПРОВЕРКА (ПОВЕРХНОСТЬ ПОЛА) (выводит номера помещений, в которых заполнены/не заполнены те или иные типы полов с помощью инструмента поверхность пола).
- 10-109 Площадь пола по типу пола №01-10.9 (выводит площадь помещений, которые относятся к конкретному типу пола от 01, 01.1 – 10, 10.9).

9 ВЕДОМОСТИ ЗАПОЛНЕНИЯ ПРОЕМОВ
- 3 SM_Вед. элем. зап. дв. пр. (ч.б.);
- 4 SM_Вед. элем. зап. ок. пр. (ч.б.)
- 5 SM_Вед. элем. зап. дв. пр. (цвет);
- 6 SM_Вед. элем. зап. ок. пр. (цвет);
- 7 SM_Ведомость витражей (ГОСТ);
- 8 SM_Спец. эл. витражей (ГОСТ);
- 9 SM_Ведомость витражей (ГОСТ);
- 10 SM_Ведомость проемов;
- 11 SM_Ведомость проемов (Итого);
- 25 SM_Площадь оконных проемов (ГОСТ);
- 26 SM_Площадь дверных проемов (ГОСТ);
- 27 SM_Площадь витражей (ГОСТ).

10 ОБЪЕКТЫ, МАКРОСЫ, ПРОЧЕЕ
- 1 SM_Спец. материалов (ГОСТ)_v.1 (общая ведомость);
- 2 SM_Спец. материалов (ГОСТ)_v.2 (делит материалы по конструктивным толщинам);
- 15 SM_Ведомость раскладки плитки;
- 16 SM_Спец. дв. /ок. перемычек (ГОСТ) (для стандартных перемычек, которые делаются инструментарием Allplan);
- 17 SM_Спец. сан. тех. приборов (ГОСТ);
- 18 SM_Спец. под. /отливов (ГОСТ);
- 19 SM_Спец. оборудования (ГОСТ);
- 20 SM_Спец. элементов ГП (ГОСТ);
- 21 SM_Спец. мебели (ГОСТ).

11 ПЕРЕМЫЧКИ, СТОЙКИ, МЕТАЛ. ИЗДЕЛИЯ
- 1 SM_Спецификация перемычек (ГОСТ);
- 2 SM_Ведомость перемычек_v.1
- 3 SM_Ведомость перемычек_v.2 (другой ракурс эскиза);
- 4 SM_Спецификация стоек (ГОСТ);
- 5 SM_Ведомость стоек_v.1
- 6 SM_Ведомость стоек_v.2 (другой ракурс эскиза);
- 7 SM_Спецификация мет. изд. (ГОСТ) (например, решетка дренажного приямка);
- 8 SM_Ведомость мет. изд._v.2;
- 9 SM_Спец. 1 ед. мет. изделия (ГОСТ) (например, корзина для кондиционера, ассистенты оборудования);
- 10 SM_Ведомость всех мет. изд. (ГОСТ) (например, корзина для кондиционера, ассистенты оборудования);
- 11 SM_Спецификация металла (ГОСТ) (ассистенты конструкции (КМ));
- 12 SM_Ведомость металла_v.2) (ассистенты конструкции (КМ)).

12 ЛЕСТНИЦА, ОГРАЖДЕНИЯ
- 1 SM_Ведомость лестниц (ГОСТ);
- 2 SM_Спец. эл. лестниц (ГОСТ) (общая по материалам);
- 3 SM_Спец. гр. эл. лестниц (ГОСТ) (делит по элементам);
- 10 SM_Ведомость ограждений (ГОСТ);
- 11 SM_Спец. эл. ограждений (ГОСТ).

13 КРОВЛЯ, ЭЛЕМЕНТЫ КРОВЛИ
- 1 SM_Вед. расх. мат. кровли (ГОСТ);
- 2 SM_Вед. мет. эл. кровли (ГОСТ);
- 3 SM_Вед. дерев. Эл. (ГОСТ)_v.1;
- 4 SM_Вед. дерев. Эл. (ГОСТ)_v.2 (выводит габариты).

15 Временные | тестовые экспликации

________________________________________________________________________________

МЕТКИ, НАДПИСИ

Состав меток/надписей:

1/2 ПОМЕЩЕНИЯ_БЕЗ ОТДЕЛКИ/С ОТДЕЛКОЙ
- 1 SM_Номер помещения (ГОСТ);
- 2 SM_Наименование помещения (ГОСТ);
- 3 SM_Метка пола (ГОСТ);
- 4 SM_Площадь помещения (ГОСТ: 0,1);
- 5 SM_Площадь помещения (ГОСТ: 0,01);
- 6 SM_Группа помещений (ГОСТ: 0,1);
- 7 SM_Группа помещений (ГОСТ: 0,01);
- 8 SM_Группа пом. урез. (ГОСТ: 0,01);
- 9 SM_Общая метка помещения (ГОСТ).

3 ОТМЕТКИ, ВЫС. МЕТКИ, ИНЖ. ОТВ.
- 1 SM_Отметка: ВК – элемента (верхний край);
- 2 SM_Отметка: НК – элемента (нижний край);
- 3 SM_Отметка: НК+ толщ. пола пом.;
- 12 SM_Проемы: дл. – выс. Пр. + НК (ПР) | 2.5;
- 13 SM_Проемы: дл. – выс. Пр. + НК (ЛВ) | 2.5;
- 14 SM_Проемы: дл. – выс. Пр. + НК (ПР) | 2.0;
- 15 SM_Проемы: дл. – выс. Пр. + НК (ЛВ) | 2.0;
- 20 SM_Проемы: ВК – от. под пер. | 2.5 (верхний край проема, отметка под перемычку);
- 21 SM_Проемы: ВК – от. под пер. | 2.0 (верхний край проема, отметка под перемычку).

4 ПЕРЕМЫЧКИ, СТОЙКИ, МЕТАЛ. ИЗД.
- 1 SM_Метка перемычки, гр. макр._v.1;
- 3 SM_Метка стойки, гр. макр._v.1;
- 4 SM_Метка пер./ст., гр. макр._v.2;
- 6 SM_Метка металл. констр._ v.1;
- 7 SM_Метка металл. констр._ v.2.

5 ОБЩИЕ МЕТКИ, НАДПИСИ
- 1 SM_Обозначение_Вын. Лин. + Т.3.

6 МЕТКИ, НАДПИСИ ПОВЕРХ. КРОВЛИ
- 1 SM_Пирог поверх. пола;
- 2 SM_Пирог поверх. пола (Итого);

8 ОФОРМЛЕНИЕ ЧЕРТЕЖЕЙ
- Содержатся все сохраненные макеты чертежей/листов.

10 Временные | тестовые метки

________________________________________________________________________________

СТИЛИ ОТОБРАЖЕНИЯ

Настроенные стили отображения, которые связаны с разработанными базами элементов.

________________________________________________________________________________

Это лишь часть описания Шаблона. Полное описание находится в разработке и будет доступно после его завершения.
