Основные модули, панель свойств, фильтры, надписи, экспликации, отчеты

Приветствую всех пользователей Allplan и не только.

Тема статьи: "Основные модули, панель свойств, фильтры, надписи, экспликации, отчеты".

Так же, Вы можете перейти на мой YouTube канал и посмотреть информацию по данной теме в качестве видеоурока.

Ссылка на видеоурок: Основные модули, панель свойств, фильтры, надписи, экспликации, отчеты.

Содержание статьи / видеоурока:

• Основные модули Allplan:
• Модули 2D-черчения;
• Дополнительные модули,  3D-моделирование;
• Архитектурный модуль;
• Конструирование;
• Виды, разрезы (ассоциативные виды);
• Генплан;
• Визуализация;
• Плагины от Allbau Software.
• Панель свойств объекта;
• Фильтры в Allplan;
• Метки, надписи;
• Экспликации, отчеты.

В данной статье / видеоуроке мы поговорим с Вами о рабочих инструментах, которые пригодятся нам на последующих этапах знакомства с Allplan. Те, кто хоть немного знакомы с Allplan, для них статья / видеоурок может показаться не значительно важным, в приобретении новых знаний, но новичкам данная информация необходима, поэтому я затрагиваю эти темы в разделе "Основы Allplan".
Начнем с того, что весь принцип моделирования / проектирования в среде Allplan строится на 2-х принципах:

1. Работа только с Инструментами (модулями/) с закрепленной панелью в рабочем пространстве;
2. Работа в сочетании с Инструментами и панелями, вынесенными на рабочую область (что считаю наиболее рациональным, хотя дело вкусов / привычки).

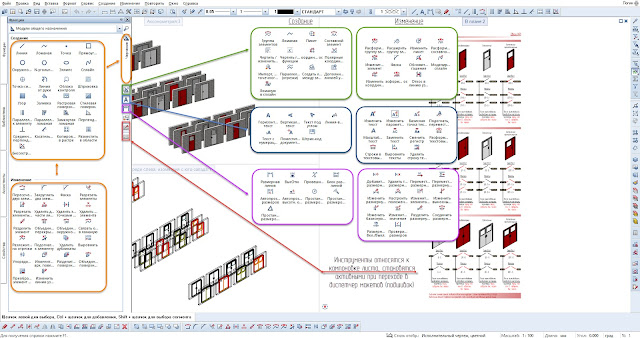

Мы будем рассматривать второй принцип. На рис. 1 изображен алгоритм работы при выбранном инструменте с не закрепленной панелью. Все функции создания и изменения отображаются на панелях, тем самым выбрав определенный модуль, пользователь может скрыть боковое меню и продолжить работу по созданию или редактированию объектов.

Рис. 1. Использование рабочего пространства при работе с инструментами

Если говорить о модулях общего назначения, то весь раздел посвящен черчению и инструментам, которые связаны с 2D-черчением, оформлением и т.д. Некоторыми подразделами мы практически не будем пользоваться, потому что они будут реализованы в базах ассистентов.На рис. 2 показаны основные подразделы.

Рис. 2. Модули общего назначения

Раздел дополнительные модули посвящен:

• Работе с 3D-элементами и объектами, создание, изменение и формирование сложных форм;
• Меню создания, правки и редактирования наборов экспликаций, надписей, отчетов;
• Меню создания макросов и их правка;
• Работе с закладными деталями;
• Работе с атрибутами объекта, выгрузкой в excel файл с последующим редактированием и импортом обратно;
• Работе с модулем раскладки плитки в 2D и дальнейшего подсчета.

Самыми основными являются два раздела в Allplan:

• Архитектура. Данный раздел практически полностью завязан на трехмерное моделирование объектов, таких как: окна, двери, помещения, лестницы, пандусы, плоскости, кровлю и т.д., а так же формирование ведомостей смоделированных объектов.
• Конструирование. Так же как и архитектура, раздел конструирование рассчитан на раскладку арматуры, сеток в 3D пространстве, с дальнейшим подсчетом объемных данных, а так же наглядного представления объектов в 3D и на плане.

Так же при работе с Allplan мы будем пользоваться ассоциативными видами (динамические виды, разрезы. Удалив элемент в виде, он удаляется и в модели), в основном при армировании и оформлении сечений и узлов. Данный инструмент находится в разделе конструирование виды, детали.

При моделировании поверхности рельефа мы воспользуемся модулем генплан.

И в конечном счете при завершении моделирования объекта, мы попытаемся отрендерить сцену в Allplan, в разделе визуализация, а так же экспортировать ее в другие программные комплексы для последующей обработки.

А благодаря панели свойств объекта, подобной панели в AutoCAD, пользователь может быстро редактировать параметры выбранного объекта (рис. 3).

Рис. 3. Панель свойств объектов

Так же, для фильтрации расположенных данных на плане или в трехмерном пространстве разработаны фильтры, которые разбиты на категории (рис. 4). Фильтры помогают при изменении данных в объектах, когда необходимо внести данные только в однотипные объекты, не затрагивая всю модель, тогда пользователь набирает изменения и применяет их только к отфильтрованным данным.

Рис. 4. Фильтры

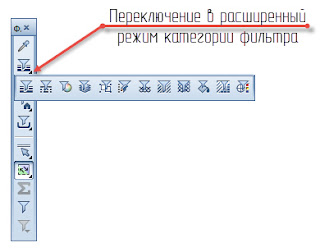

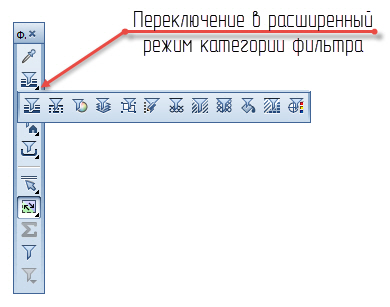

Удерживая нажатой на стрелочку в правом углу от иконки фильтра - открывается доп. меню, позволяющее выбирать другие фильтры по категории (рис. 5).

Рис. 5. Расширенная категория фильтра

Экспликации, а так же отчеты можно выводить с различных ответвлений в модулях. Это может быть включенный модуль архитектура или дополнительные модули. Отличительной особенностью Allplan является то, что инструменты дублируются по разделам, для удобства.

Основная наша работа будет с экспликациями, которые будут храниться в пространстве ПРОЕКТ (рис. 6).

Рис. 6. Экспликации
