Здравствуйте, уважаемые пользователи Allplan.
Ссылка на видеоурок: Панель объекты. Библиотека, ассистенты, ”избранное” - необходимость создания.
Содержание статьи / видеоурока:

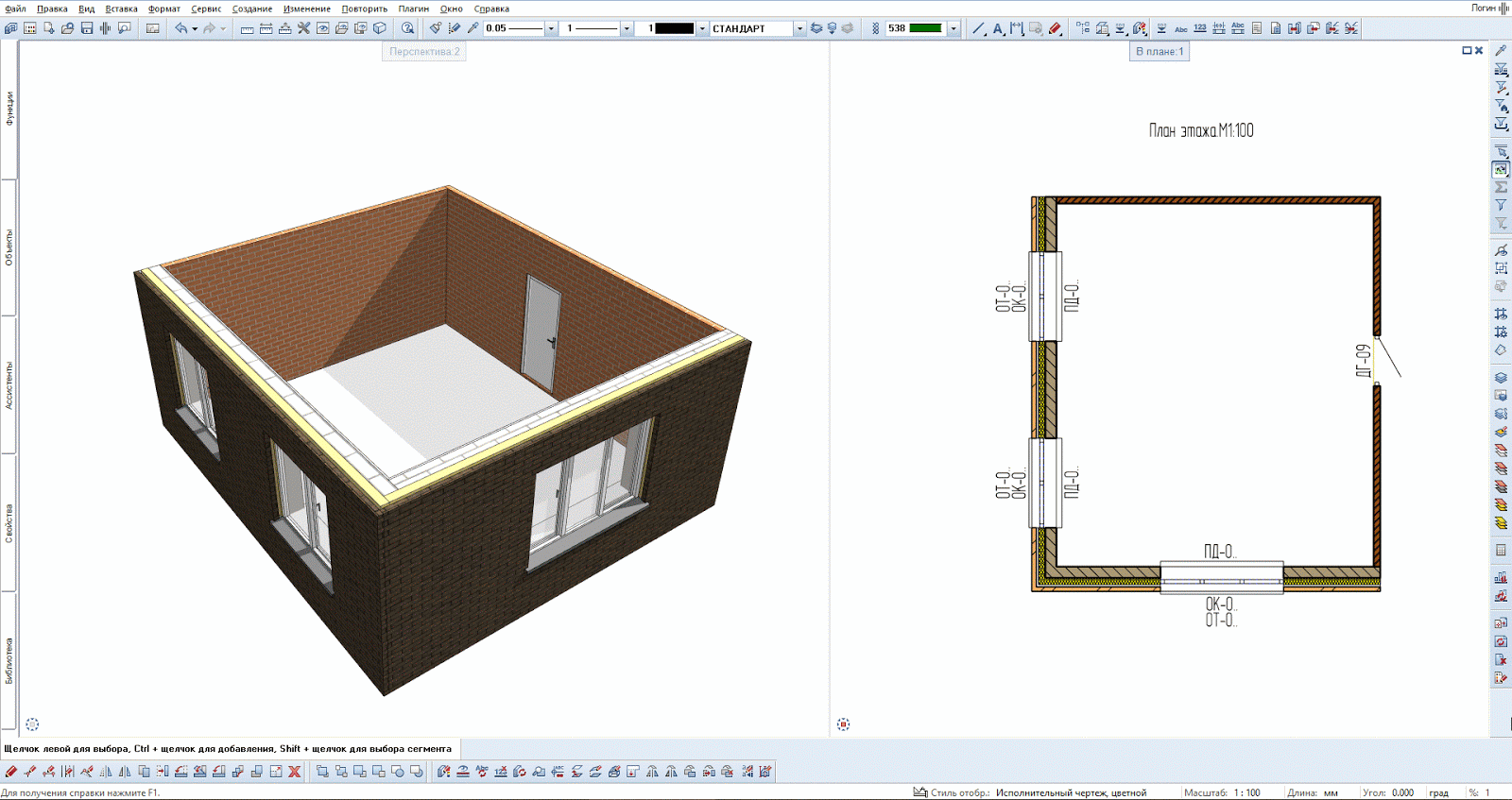

К примеру, покажу на gif 1 как работает данная функция. Пользователь выделяет элемент, категорию, группу элементов и выключает отображение, далее можно инвертировать и останутся только выбранные элементы модели.
Рекомендую пользоваться данным инструментом, он как минимум увеличит вашу производительность работы с моделью, а когда вы привыкните к нему, работать без него вы уже не сможете.
Далее давайте поговорим о библиотеке элементов в Allplan.
Библиотека - пространство для хранения 2d, 3d элементов, с настроенными параметрами. В библиотеке, как и в других ресурсах Allplan используются понятия: БЮРО, ПРОЕКТ, Личная, Внешняя папка. В данном случае подразумевается хранение элементов в зависимости от нужд при управлении библиотекой. Зачастую пользуются стандартной библиотекой. В составе стандартных библиотек вы можете найти различные ресурсы, начиная от таких как окна, двери, мебель, светильники, сантехническое оборудование, лестницы, рампы... заканчивая 2d элементами по ГОСТ: пироги полов, типовые узлы деревянных конструкций, сортамент металлопроката и др (рис. 2).
Советую вам прошерстить всю библиотеку и вы обязательно найдете для себя необходимые ресурсы, которые уж точно пригодятся в работе. Единственная особенность всех стандартных элементов, так это то, что после перетаскивания любого объекта или элемента, вам необходимо присвоить ему атрибутивную составляющую и отредактировать видимость на плане и в 3d окно, если требуется. Поэтому при постоянной работе лучше всего настроить объекты, элементы и сохранить их в свою библиотеку или организовать базу ассистентов, о которых сегодня речь тоже зайдет.
Для того, чтобы сохранить ранее настроенный элемент, пользователю необходимо перейти в то пространство, в котором он будет сохранять (БЮРО, ПРОЕКТ, Личная, Внешняя папка) и создать там новую запись, как показано на рис. 3. После чего объект будет доступен для использования в дальнейшем.
Ну и поговорит о путях сохранения данных, каждого из пространства:
Библиотека Стандарт: C:\ProgramData\Nemetschek\Allplan\2017\Etc\Library
Библиотека БЮРО: D:\Documents\Nemetschek Allplan\Allplan 2017\Std\Library
Библиотека ПРОЕКТ: D:\Documents\Nemetschek Allplan\Allplan 2017\Prj\00_Шаблон Проектов_ALLPLAN RUSSIA_v.1.0.prj\Library
Библиотека Личная: D:\Documents\Nemetschek Allplan\Allplan 2017\Usr\Local\Library
Библиотека Внешняя папка: путь формируется из указанного пути внешней папки, назначенной в ProjectPilot.
Пути указаны с учетом того, куда данные направлены при установки программы, но я думаю они вам помогут сориентироваться при манипуляциях с данными.
Теперь давайте обсудим работу с помощью баз ассистентов, что это такое и для чего?
Ассистенты - базы элементов в виде вспомогательной панели, которая содержит в себе настроенные ранее элементы 2d, 3d, предназначенные для быстрого старта проекта, а так же служащие стандартом при моделировании/черчении. На рис. 4 продемонстрированы настроенные ассистенты для работы.
Положительной особенностью использования ассистентов является то, что в них сохраняются такие данные как:
Тема статьи: "Панель объекты. Библиотека, ассистенты, "избранное" - необходимость создания".Так же, Вы можете перейти на мой YouTube канал и посмотреть информацию по данной теме в качестве видеоурока.
Ссылка на видеоурок: Панель объекты. Библиотека, ассистенты, ”избранное” - необходимость создания.
Содержание статьи / видеоурока:
- Панель объекты;
- Библиотека:
- Состав стандартной библиотеки;
- Месторасположение и хранение.
- Ассистенты:
- Понятие - ассистенты;
- Принцип работы и принадлежность;
- Месторасположение и хранение.
- Избранное:
- Понятие - избранное;
- Принцип работы;
- Месторасположение и хранение.
Давайте поговорим о неком ускорении процесса создания модели или 2D чертежей, а так же о "чистоте" проектирования. Речь пойдет об использовании инструментария и внутренних данных Allplan в полной мере. Первоочередно поговорим о весьма удобной в работе панели - объекты. Что же это за панель? И что она дает пользователю?
Панель объекты (рис. 1) - панель, позволяющая быстро скрывать или отображать необходимые загруженные данные в пространстве модели, не выходя в структуру объекта или слоев (слоев атрибутов).
Рис. 1. Панель объекты |
Gif 1. Принцип работы панели объекты |
Далее давайте поговорим о библиотеке элементов в Allplan.
Библиотека - пространство для хранения 2d, 3d элементов, с настроенными параметрами. В библиотеке, как и в других ресурсах Allplan используются понятия: БЮРО, ПРОЕКТ, Личная, Внешняя папка. В данном случае подразумевается хранение элементов в зависимости от нужд при управлении библиотекой. Зачастую пользуются стандартной библиотекой. В составе стандартных библиотек вы можете найти различные ресурсы, начиная от таких как окна, двери, мебель, светильники, сантехническое оборудование, лестницы, рампы... заканчивая 2d элементами по ГОСТ: пироги полов, типовые узлы деревянных конструкций, сортамент металлопроката и др (рис. 2).
Рис. 2. Часть библиотеки с элементами по ГОСТ |
Для того, чтобы сохранить ранее настроенный элемент, пользователю необходимо перейти в то пространство, в котором он будет сохранять (БЮРО, ПРОЕКТ, Личная, Внешняя папка) и создать там новую запись, как показано на рис. 3. После чего объект будет доступен для использования в дальнейшем.
Рис. 3. Сохранение элемента, объекта в библиотеку |
Библиотека Стандарт: C:\ProgramData\Nemetschek\Allplan\2017\Etc\Library
Библиотека БЮРО: D:\Documents\Nemetschek Allplan\Allplan 2017\Std\Library
Библиотека ПРОЕКТ: D:\Documents\Nemetschek Allplan\Allplan 2017\Prj\00_Шаблон Проектов_ALLPLAN RUSSIA_v.1.0.prj\Library
Библиотека Личная: D:\Documents\Nemetschek Allplan\Allplan 2017\Usr\Local\Library
Библиотека Внешняя папка: путь формируется из указанного пути внешней папки, назначенной в ProjectPilot.
Пути указаны с учетом того, куда данные направлены при установки программы, но я думаю они вам помогут сориентироваться при манипуляциях с данными.
Теперь давайте обсудим работу с помощью баз ассистентов, что это такое и для чего?
Ассистенты - базы элементов в виде вспомогательной панели, которая содержит в себе настроенные ранее элементы 2d, 3d, предназначенные для быстрого старта проекта, а так же служащие стандартом при моделировании/черчении. На рис. 4 продемонстрированы настроенные ассистенты для работы.
Рис. 4. Панель ассистенты |
- геометрические данные объекта, элемента;
- стиль отображения (даже с частичной структурой слоев атрибутов - назначенные слои);
- стилевые поверхности - отображение в 3D;
- атрибутивные характеристики объекта;
- одно из самых важных это, то что все настроенные данные будут использоваться во всех проектах, что ведет в оптимизации и стандартизации качества выпускаемой документации и моделировании в целом.
Месторасположение баз ассистентов назначает как правило BIM-менеджер, при совместной работе. Я же рекомендую при совместной работе хранить в пространстве:
БЮРО: D:\Documents\Nemetschek Allplan\Allplan 2017\Std\Assistent.
А вот при работе в проекте, можно сохранять в шаблоне проекта или же в самом проекте:
ПРОЕКТ: D:\Documents\Nemetschek Allplan\Allplan 2017\Prj\00_Шаблон Проектов_ALLPLAN RUSSIA_v.1.0.prj\Assistent
Те ассистенты которые будут прилагаться вскоре к шаблону, будут храниться по пути в проекте.
Ну и осталось нам обсудить избранное.
Избранное - сохраненные настройки, с помощью которых можно быстро загрузить ряд настроенных параметров к определенным инструментам в программе. На gif. 2 можно наблюдать как быстро подгружаются все необходимые параметры из избранного, но данные настройки, как и саму линию разреза можно сохранить в ассистенты.
Gif 2. Подгрузка избранного параметров разреза |
Пути расположения избранного аналогичны вышеуказанным:
БЮРО: D:\Documents\Nemetschek Allplan\Allplan 2017\Std\Избранное Бюро
ПРОЕКТ: D:\Documents\Nemetschek Allplan\Allplan 2017\Prj\00_Шаблон Проектов_ALLPLAN RUSSIA_v.1.0.prj\Избранное Проект
Тут только вам определять, какой инструмент станет наиболее удобным для Вас.
