Тема статьи: "Структурная организация файлов в системе Allplan, слои атрибутов и файловая система".Так же, Вы можете перейти на мой YouTube канал и посмотреть информацию по данной теме в качестве видеоурока.
Ссылка на видеоурок: Структурная организация файлов в системе Allplan, слои атрибутов и файловая система.
- Общая структура хранения данных в среде Allplan:
- Понятие БЮРО;
- Понятие ПРОЕКТ.
- Параметры хранения файлов модели/чертежей и слоев атрибутов, общие параметры;
- Хранение файлов в формате NDW, отдельных от проекта.
- Параметры хранения экспликаций, спецификаций в среде проект/бюро, а так же различных символов, объектов;
- Корневая система хранения файлов в Allplan:
- Формат файлов *.tb;
- Формат чертежей *.pb;
- И т.д.
Для начала поговорим о понятии пространства хранения БЮРО и пространства хранения ПРОЕКТ (рис. 1).
 |
| Рис. 1. Структурная организация файлов в Allplan |
Как видно на блок-схеме, пространство хранения файлов, параметров, настроек, экспликаций в системе Allplan делится на два типа, не считая СТАНДАРТ (база, устанавливающаяся по умолчанию и дополняющаяся аддонами от Allbau Software, при желании):
- БЮРО - пространство, предназначенное для хранения параметров, файлов, штриховок, узоров, стилевых поверхностей, сортамента арматуры и т.д. (рис. 2) и использования данных файлов всеми проектами, подключенными к данному пространству.
- ПРОЕКТ - пространство, предназначенное для хранения параметров, файлов, штриховок, узоров, стилевых поверхностей, сортамента арматуры и т.д. (рис. 2) и использования данных файлов единственным проектом в системе.
 |

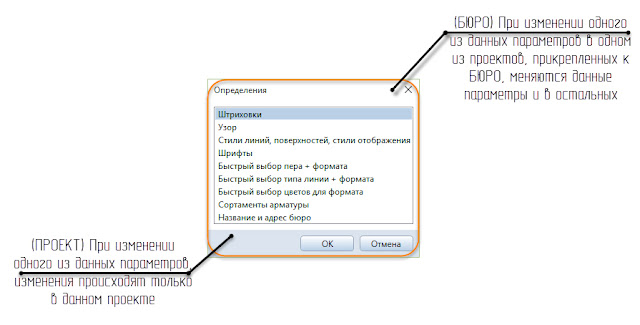

| Рис. 2. Определения, изменяемых параметров |
Перейдем к структуре файлов модели, но для начала обусловим то, что в Allplan проект - это не общий файл в системе Windows, а n-е кол-во файлов, хранящихся в архиве, совместно со всеми данными для проекта, о которых мы говорили выше.
Allplan также позволяет работать в одном файле, который можно, к примеру, хранить отдельно в назначенном месте (рис. 3).
Allplan также позволяет работать в одном файле, который можно, к примеру, хранить отдельно в назначенном месте (рис. 3).
 |
| Рис. 3. Пустой файл, не принадлежащий проекту |
Хранение файлов, слоев атрибутов в проекте, происходит определенным образом: имеется определенный резерв файлов, не назначенных в структуре пользователем (назовем их свободными), в 2016 версии таких файлов 9999, которые заимствуются для формировании структуры объекта (рис. 4).
В последующем они зарезервированы под определенные конструкции, элементы и т.д.. Организация структуры в среде Allplan очень манипулятивна, начиная от создания очень простой структуры для коттеджа, заканчивая сложнейшими организациями файлов для жилой многоэтажной застройки с различными уровнями ТЦ и паркингом.
В свою очередь, в структуре набора файлов модели происходит формирование папок, которые содержат в себе различные файлы модели.
Этот вариант подходит для весьма сложных объектов, со сложной структурой объекта, когда конструкции и архитектура, к примеру, разделены, но необходимо включить какой-либо этаж, тогда папка с, ранее объединенными, файлами модели очень выручает. А так же при компоновке чертежа, нет необходимости создавать Избранное или набирать файлы из структуры вручную, можно просто выбрать папку с файлами и на чертеж закомпонуются все необходимые файлы модели.
Хранение экспликаций, надписей, так же подчиняется закону хранения БЮРО/ПРОЕКТ в системе Allplan (рис. 5). Существуют еще пространства хранения:
 |

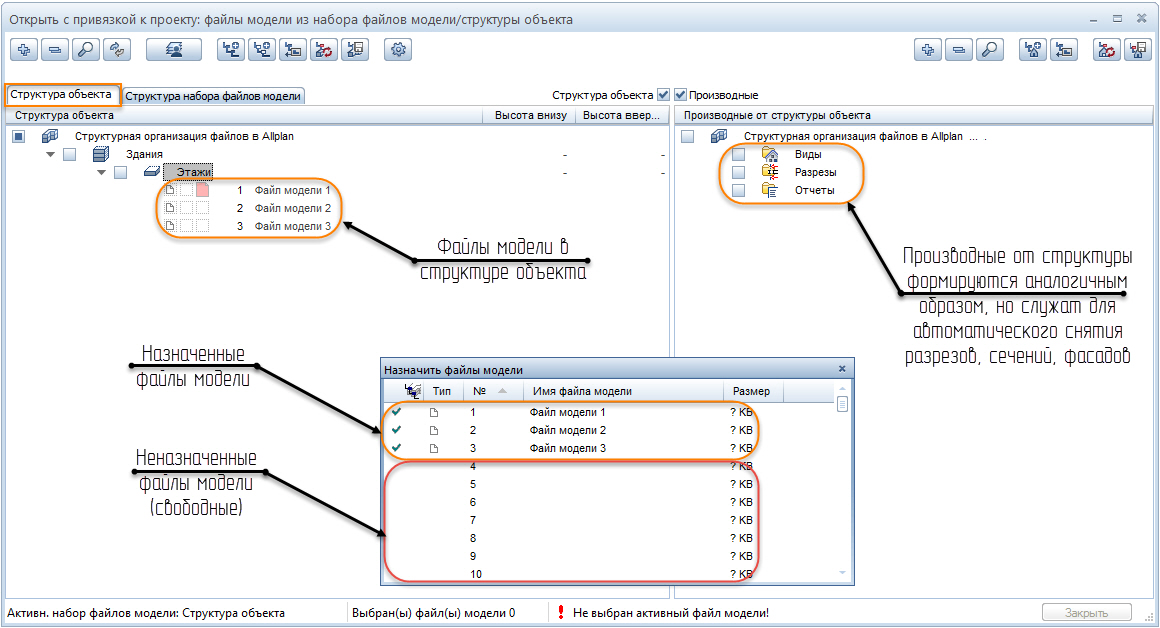

| Рис. 4. Структура объекта |
В свою очередь, в структуре набора файлов модели происходит формирование папок, которые содержат в себе различные файлы модели.
Этот вариант подходит для весьма сложных объектов, со сложной структурой объекта, когда конструкции и архитектура, к примеру, разделены, но необходимо включить какой-либо этаж, тогда папка с, ранее объединенными, файлами модели очень выручает. А так же при компоновке чертежа, нет необходимости создавать Избранное или набирать файлы из структуры вручную, можно просто выбрать папку с файлами и на чертеж закомпонуются все необходимые файлы модели.
Хранение экспликаций, надписей, так же подчиняется закону хранения БЮРО/ПРОЕКТ в системе Allplan (рис. 5). Существуют еще пространства хранения:
- Личная - это личное пространство, конкретного пользователя в сети или локально, доступное только ему, все разработанные надписи или экспликации доступны лишь ему.
- Внешняя папка - (очень удобно, когда созданная экспликация, к примеру, была подгружена из вне, по почте, на флешке и помещена во внешнюю папку, таким образом можно сразу запустить ее на любом проекте).
 |
| Рис. 5. Хранение экспликаций |
Ну и наконец поговорим о структуре слоев атрибутов,попасть в которую можно двойным нажатием на правую клавишу мышки по пустому пространству в плане, она в свою очередь похожа на структуру файлов модели и чертежей. В структуре слоев атрибутов имеются зарезервированные системой слои, а так же доступные для создания новых, пользовательских слоев (рис. 6).
 |
| Рис. 6. Слои в Allplan (слои атрибутов) |
Не редко происходит так, что из-за внутрикорпоративных стандартов, структуру слоев переписывают заново, так как стандартная не удовлетворяет потребностям сложных объектов.
Структуру слоев можно экспортировать из Allplan или копировать из корневой папки проекта, а если хранение происходит из папки БЮРО, то оттуда.
Перечислю файлы, которые я нашел в корне (на моем канале YouTube, вы можете найти видео, в котором показано, как найти корень проекта или бюро) проекта/бюро (рис. 7) отвечающие за различные параметры при работе в программе (довольно удобно если необходимо быстро восстановить настройки или перенести, к примеру стилевые поверхности из проекта в проект, хотя большинство функций позволяет сделать ProjectPilot, о котором мы поговорим в следующей статье).
 |
| Рис. 7. Корневые файлы |
